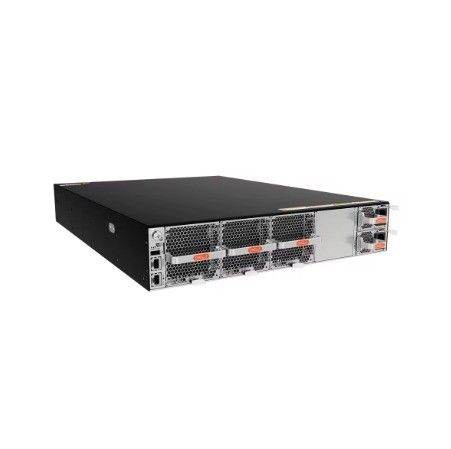

Сток CE8865-4C Сетевой коммутатор с 4 слотами подкарты Мейнфреймный коммутатор Функция SNMP

CE8865-4C хост (4 слота для карты дочери, 2* источники питания переменного тока, 3* коробки для вентиляторов, выходной боковой розетки)

02355RTC

CE8865-4C

02355RTA (CE8865-4C хост (4 слота для карты дочери, без питания и вентилятора))02355RTB (CE8865-4C хост (4 слота для карты-дочери, 2* источник питания переменного тока, 3* вентиляторная коробка, впуск воздуха с боковой стороны порта))02356FKL (CE8865-4C хост с лицензионным пакетом (4 слота для дочерних карт, 2* источник питания переменного тока, 3* фан-коробка, портовый воздухозабор, лицензия на программное обеспечение))02356FKP (CE8865-4C хост с лицензионным пакетом (4 слота для дочерних карт, 2* источник питания переменного тока, 3* фан-коробка, портовый воздухозабор, лицензия на программное обеспечение))

Установка шкафов

88.1 мм

6000,0 мм

4420,0 мм

2

250,08 кг (включая 2 модуля питания, 3 модуля вентилятора, за исключением подключаемых карт и панелей наполнителя подключаемых карт)270,8 кг (включая 2 модуля питания, 3 модуля вентилятора и 4 панели наполнителя для подключаемых карт, за исключением подключаемых карт)

21.3кг (за исключением модулей питания, модулей вентиляторов, плагин-карт и плагин-карт-наполнителей; включая 2 плагин-наполнителя и 3 плагин-наполнителя вентилятора)240,02 кг (за исключением модулей питания, модулей вентиляторов и плагин-карт; включая 4 плагин-карты, 2 плагин-карты и 3 плагин-карты вентилятора)

160,54 кг (включая 2 модуля питания, 3 модуля вентилятора, за исключением плагин-карт и плагин-панелей для заполнения карт)19.26 кг (включая 2 модуля питания, 3 модуля вентилятора и 4 панели наполнителя для подключаемых карт, за исключением подключаемых карт)

120,76 кг (за исключением модулей питания, модулей вентиляторов, плагин-карт и плагин-карт-наполнителей; включая 2 плагин-наполнителя и 3 плагин-наполнителя вентиляторов)15.48 кг (за исключением модулей питания, модулей вентиляторов и плагин-карт; включая 4 панели наполнителей карт, 2 панели наполнителей вентиляторов и 3 панели наполнителей вентиляторов)

С четырьмя картами CE88-D16CQ-H:- 888 Вт (100% нагрузки, 64*100G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 1318 Вт (100% нагрузки, оптические модули на большие расстояния 64*100G, высокая температура, двойные источники питания переменного тока)- 1376W (100% нагрузки, 48*100G + 16*200G оптические модули дальнего радиуса действия, высокая температура, двойные источники питания переменного тока)С четырьмя картами CE88-D10CQ-H:- 406W (100% нагрузки, 40*100G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 549 Вт (100% нагрузки, 40*200G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 612 Вт (100% нагрузки, 40*100G оптические модули на большие расстояния, высокая температура, двойные источники питания переменного тока)- 965 Вт (100% нагрузки, 40*200G порты, оптические модули дальнего радиуса действия, высокая температура, двойные источники питания переменного тока)с 4 картами CE88-D8YS4DQ-H:- 531W (100% нагрузки, 16*400G + 32*25G порта короткорасстояния оптических модулей, нормальной температуры, двойных источников питания переменного тока)- 830 Вт (100% нагрузки, 16*400 Г + 32*25 Г портовые оптические модули на большие расстояния, высокая температура, двойные источники питания переменного тока)с 4 картами CE88-D24YS2CQ-H:- 410 Вт (100% нагрузки, 96 * 25 Г + 8 * 100 Г порта короткорасстояния оптических модулей, нормальной температуры, двойных источников питания переменного тока)- 718 Вт (100% нагрузки, 96*25G + 8*100G портовые оптические модули на большие расстояния, высокая температура, двойные источники переменного тока)с 4 картами CE88-D24T2CQ-H:- 455 Вт (100% нагрузки, мощность 96*10 Гг + 8*100 Гг порта оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 732 Вт (100% нагрузки, мощность 96*10 Гг + 8*100 Гг порты оптических модулей на большие расстояния, высокая температура, двойные источники питания переменного тока)

С четырьмя картами CE88-D16CQ-H:- 650 Вт (100% нагрузки, 32*100 Г медных портов, нормальной температуры, двойных переменных источников питания)- 728 Вт (100% нагрузки, 32*100G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)С четырьмя картами CE88-D10CQ-H:- 315 Вт (100% нагрузки, 20*100 Г медных портов, нормальной температуры, двойных источников питания переменного тока)- 338 Вт (100% нагрузки, 20*200 Г медные порты, нормальная температура, двойные источники питания переменного тока)- 345 Вт (100% нагрузки, оптические модули на короткие расстояния 20*100 Г, нормальная температура, двойные источники питания переменного тока)- 420 Вт (100% нагрузки, оптические модули на короткие расстояния 20*200G, нормальная температура, двойные источники питания переменного тока)С четырьмя картами CE88-D8YS4DQ-H:- 306 Вт (100% нагрузки, 8*400G+16*25G медные кабели, нормальная температура, двойные источники питания переменного тока)- 406W (100% нагрузки, 8*400G+16*25G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)с 4 картами CE88-D24YS2CQ-H:- 305W (100% нагрузки, 48*25G+4*100G медные кабели, нормальная температура, двойные источники питания переменного тока)- 338 Вт (100% нагрузки, 48*25G+4*100G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)с 4 картами CE88-D24T2CQ-H:- 381W (100% нагрузки, 48*10G медные кабели + 4*100G медные кабели, нормальная температура, двойные источники питания переменного тока)- 388W (100% нагрузки, 48*10G электрические + 4*100G порты коротких дистанций оптические модули, нормальная температура, двойные источники питания переменного тока)

Конфигурация с четырьмя картами CE88-D16CQ-H: 569 WКонфигурация с 4 картами CE88-D10CQ-H: 297WКонфигурация с 4 картами CE88-D8YS4DQ-H: 297WКонфигурация с 4 картами CE88-D24YS2CQ-H: 276WКонфигурация с 4 картами CE88-D24T2CQ-H: 330 Вт

С четырьмя картами CE88-D16CQ-H:- 3029,9 BTU/час (100% нагрузки, 64*100G оптические модули короткого радиуса действия, нормальная температура, двойные источники питания переменного тока)- 4497 BTU/час (100% нагрузки, 64*100G оптические модули большой дальности, высокая температура, двойные источники питания переменного тока)- 4694,9 BTU/час (100% нагрузки, 48*100G + 16*200G оптические модули дальнего действия, высокая температура, двойные источники питания переменного тока)С четырьмя картами CE88-D10CQ-H:- 1385,3 BTU/час (100% нагрузки, 40*100G оптические модули малого радиуса действия, нормальная температура, двойные источники питания переменного тока)- 1873,2 BTU/час (100% нагрузки, 40*200G оптические модули малого радиуса действия, нормальная температура, двойные источники питания переменного тока)- 2088,1 BTU/час (100% нагрузки, 40*100G оптические модули дальнего следования, высокая температура, двойные источники питания переменного тока)- 3292,6 BTU/час (100% нагрузки, 40*200G оптические модули на большие расстояния, высокая температура, двойные источники переменного тока)с 4 картами CE88-D8YS4DQ-H:- 1811.8 BTU/час (100% нагрузки, 16*400G + 32*25G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 2832BTU/час (100% нагрузки, 16*400G + 32*25G оптические модули дальнего следования, высокая температура, двойные источники питания переменного тока)с 4 картами CE88-D24YS2CQ-H:- 1398,9 BTU/час (100% нагрузки, 96*25G+8*100G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 2449,8 BTU/час (100% нагрузки, 96*25G+8*100G оптические модули дальнего следования, высокая температура, двойные источники питания переменного тока)С четырьмя картами CE88-D24T2CQ-H:- 1552,5 BTU/час (100% нагрузки, 96*10G электрические + 8*100G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 2497,6 BTU/час (100% нагрузки, 96*10G электрические + 8*100G оптические модули на большие расстояния, высокая температура, двойные источники питания переменного тока)

С четырьмя картами CE88-D16CQ-H:- 2217,8 BTU/час (100% нагрузки, 32*100G медные кабели, нормальная температура, двойные источники питания переменного тока)- 2483,9 BTU/час (100% нагрузки, 32*100G оптические модули на короткие расстояния, нормальная температура, двойные источники переменного тока)С четырьмя картами CE88-D10CQ-H:- 1074,8 BTU/час (100% нагрузки, 20*100G медные кабели, нормальная температура, двойные источники питания переменного тока)- 1153,3 BTU/час (100% нагрузки, 20*200G медные кабели, нормальная температура, двойные источники питания переменного тока)- 1177,1 BTU/час (100% нагрузки, оптические модули 20*100G на короткие расстояния, нормальная температура, двойные источники питания переменного тока)- 1433 BTU/час (100% нагрузки, оптические модули 20*200G на короткие расстояния, нормальная температура, двойные источники питания переменного тока)с 4 картами CE88-D8YS4DQ-H:- 1044,1 BTU/час (100% нагрузки, 8*400G + 16*25G медные кабели, нормальная температура, двойные источники переменного тока)- 1385,3 BTU/час (100% нагрузки, 8*400G + 16*25G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)с 4 картами CE88-D24YS2CQ-H:- 1040,7 BTU/час (100% нагрузки, 48*25G + 4*100G медные кабели, нормальная температура, двойные источники переменного тока)- 1153,3 BTU/час (100% нагрузки, 48*25G+4*100G оптические модули на короткие расстояния, нормальная температура, двойные источники питания переменного тока)с 4 картами CE88-D24T2CQ-H:- 1300 BTU/час (100% нагрузки, 48*10G мощности + 4*100G медных кабелей, нормальной температуры, двойных источников питания переменного тока)- 1323,9 BTU/час (100% нагрузки, 48*10G мощности + 4*100G оптических модулей на короткие расстояния, нормальной температуры, двойных источников питания переменного тока)

Охлаждение воздухом

Конфигурация с четырьмя картами CE88-D16CQ-H: 1941.4 BTU/часКонфигурация с 4 картами CE88-D10CQ-H: 1013,4 BTU/час Конфигурированные с 4 картами CE88-D8YS4DQ-H: 1013,4 BTU/часКонфигурация с четырьмя картами CE88-D24YS2CQ-H: 941,7 BTU/часКонфигурация с четырьмя картами CE88-D24T2CQ-H: 1126 BTU/час

Включается переменный ток, включается постоянный ток, включается высоковольтный ток

- Модуль питания 2000 Вт AC и 240 Вт DC: AC: 100 Вт AC ~ 240 Вт AC, 50/60 Гц; DC: 240 Вт DC- Модуль питания 1800W AC & 240V DC: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 2000 Вт высоковольтный модуль постоянного тока: 336 Вт постоянного тока- 2200W модуль питания постоянного тока: -48V DC ~ -60V DC; +48V DC

- Модуль питания 2000 Вт AC и 240 Вт DC: AC: 90 Вт AC ~ 290 Вт AC, 45 Гц - 66 Гц; DC: 190 Вт DC ~ 290 Вт DC- Модуль питания 1800W AC & 240V DC: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 2000 Вт высоковольтный модуль питания постоянного тока: 260 Вт постоянного тока ~ 400 Вт постоянного тока- 2200W модуль питания постоянного тока: -38,4V DC ~ -72V DC; +38,4V DC ~ +57V DC

- Модуль питания 2000 Вт переменного тока и 240 Вт постоянного тока: 10 А (100 Вт переменного тока ~ 240 Вт постоянного тока); 10 А (240 Вт постоянного тока)- Модуль питания 1800 Вт переменного тока и 240 Вт постоянного тока: 10 А (100 Вт переменного тока ~ 240 Вт постоянного тока); 10 А (240 Вт постоянного тока)- 2000 Вт высоковольтный модуль питания постоянного тока: 10 А (336 В постоянного тока)- Модуль питания 2200 Вт постоянного тока: 63 А (-48 Вт постоянного тока ~ -60 Вт постоянного тока); 63 А (+48 Вт постоянного тока)

- Модуль питания 2000 Вт переменного тока и 240 Вт постоянного тока: 2000 Вт (220 Вт переменного тока ~ 240 Вт переменного тока и 240 Вт постоянного тока); 1800 Вт (200 Вт переменного тока ~ 220 Вт постоянного тока); 900 Вт (100 Вт переменного тока ~ 130 Вт постоянного тока)- Модуль питания 1800 Вт переменного тока и 240 Вт постоянного тока: 1800 Вт (200 Вт переменного тока ~ 240 Вт переменного тока и 240 Вт постоянного тока); 900 Вт (100 Вт переменного тока ~ 130 Вт постоянного тока)- 2000 Вт высоковольтный модуль постоянного тока: 2000 Вт- Модуль питания постоянного тока 2200 Вт: 2200 Вт

DRAM: 8 ГБ

64 МБ*2

4 ГБ SSD

Может использоваться для резервного копирования журналов и развертывания USB-накопителя.

RJ45

См. введение к интерфейсу каждой карты.

См. введение к интерфейсу каждой карты.

Эта функция зарезервирована и еще не включена.

поддержка

Если вам нужна эта спецификация, пожалуйста, ознакомьтесь с брошюрой продукта или свяжитесь с продавцом продукта, чтобы получить ее.

Поддерживает резервную копию 2+1 и горячую резервную копию для модулей вентиляторов.рекомендуется немедленно заменить неисправный модуль вентилятора.

1+1 резервный

2

Обменное напряжение: общий режим 6 кВ, дифференциальный режим 6 кВHVDC: общий режим 4 кВ, дифференциальный режим 2 кВDC: общий режим 4 кВ, дифференциальный режим 2 кВ

Вентилятор с подключением

3

Впуск воздуха на стороне порта/выход воздуха на стороне порта определяется выбранными модулями вентилятора и модулями питания.

-40°C+70°C

от 0°C до 40°C (от 0м до 1800м)Примечание: на высоте от 1800 до 5000 м максимальная температура уменьшается на 1°C на каждое увеличение высоты на 220 м.

5% RH ∼95% RH, неконденсирующий

5% RH ∼95% RH, неконденсирующий

≤ 5000 м

≤ 5000 м

48.4 года

1.86 часов

Впуск воздуха со стороны порта: < 86,1 дБ ((A)Выпуск воздуха со стороны порта: < 87,9 дБ ((A))

Впуск воздуха со стороны порта: < 64,3 дБ ((A)Выход воздуха со стороны порта: <65,2 дБ ((A)

0.9999964621
