| Частная плесень: | Нет | Статус продукции: | Используемый запас, запас |
|---|---|---|---|
| Порты: | ≥ 48 | Коэффициент передачи: | 10/100/1000Mbps |
| Функция: | LACP, SNMP | Режим связи: | Полный и полудуплексный |
| Мощность переключателя: | 56 Гбит/с | Наименование продукта: | H3C переключатель CE12804E |
| Тип: | стойка |
Switches серии CloudEngine 12800 - это высокопроизводительные ключевые коммутаторы следующего поколения, предназначенные для сетей центров обработки данных и сетей кампусов высокого класса.Основан на Платформе ПО VRP8 Huawei следующего поколения, коммутаторы серии CloudEngine 12800 обеспечивают стабильное, надежное и безопасное высокопроизводительное переключение L2/L3, помогая создать эластичную, виртуализированную и высококачественную сеть.
Коммутаторы серии CloudEngine 12800 используют ведущую в отрасли архитектуру Clos и обеспечивают промышленную надежность.Коммутаторы поддерживают всеобъемлющие возможности виртуализации наряду с функциями обслуживания центра обработки данныхИх конструкция воздушного потока спереди-назад вписывается в помещения оборудования центра обработки данных, а инновационные энергосберегающие технологии значительно снижают расход энергии.

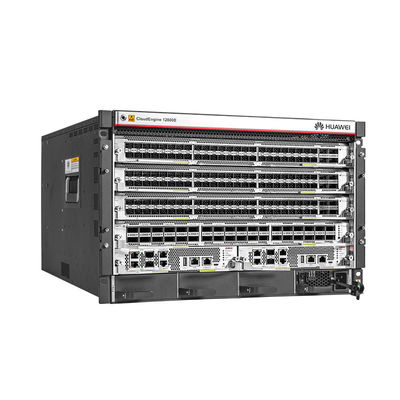

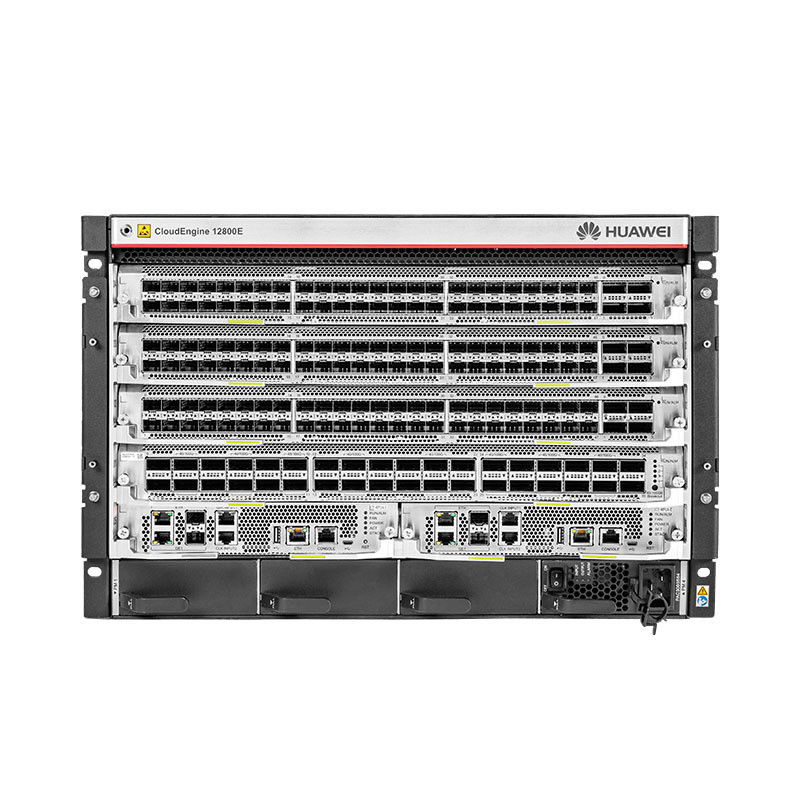

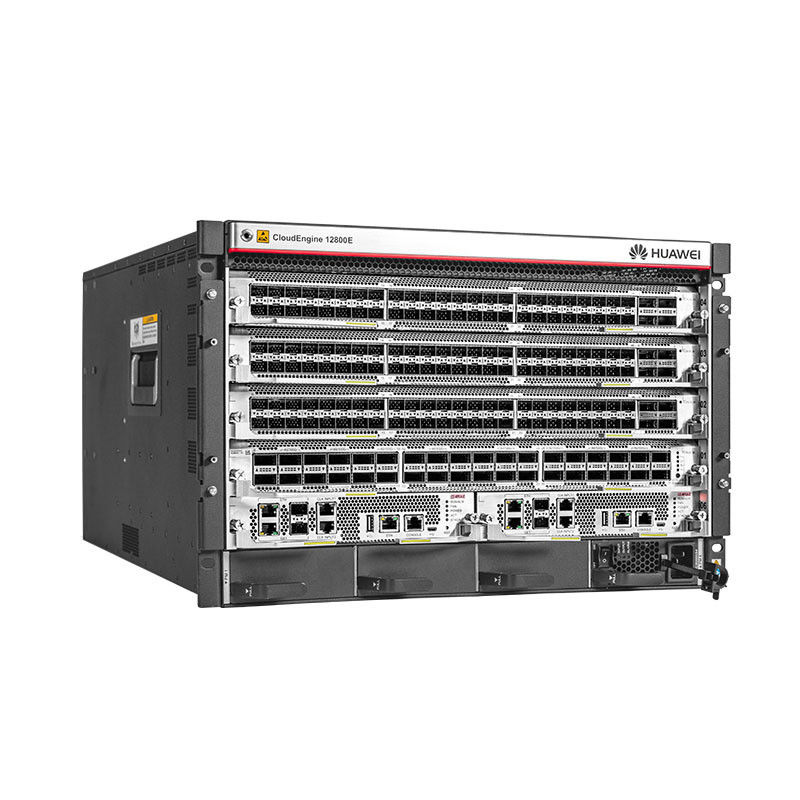

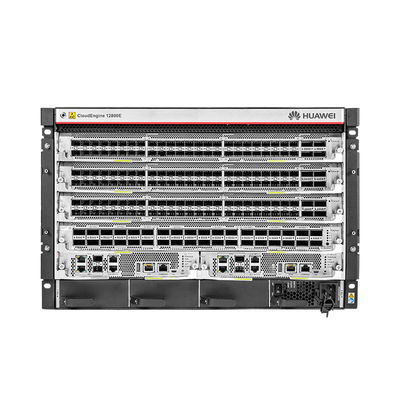

CE12804-DCэто шасси с конвейерной установкой CE12804 DC с CMU и вентиляторами.
Таблица 1 показывает быстрые характеристики.
| Код продукции | CE12804-DC |
| Переменная способность? (Тбит/с) |
45/ 258 |
| Пропускная способность? (Mpps) |
17,280 |
| Служебные слоты | 4 |
| Сменить ткань? Модульные слоты |
6 |
| Слоты для LPU | 4 (идентификаторы слотов: от 01 до 04) |
| Слоты для МПУ | 2 (идентификаторы слотов: от 05 до 06) |
| Слот на КМУ | 2 (идентификаторы слотов: от 07 до 08) |
| Слоты для SFU | 6 (идентификаторы слотов: от 09 до 14) |
| Мощные слоты | 4 (идентификаторы слотов: от PM1 до PM4) |

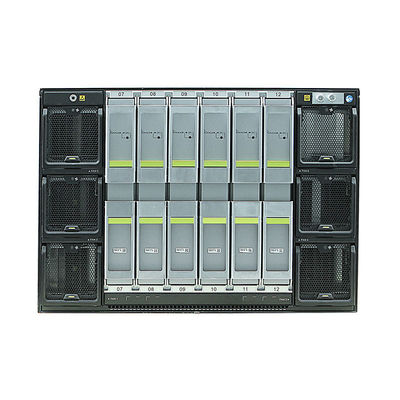

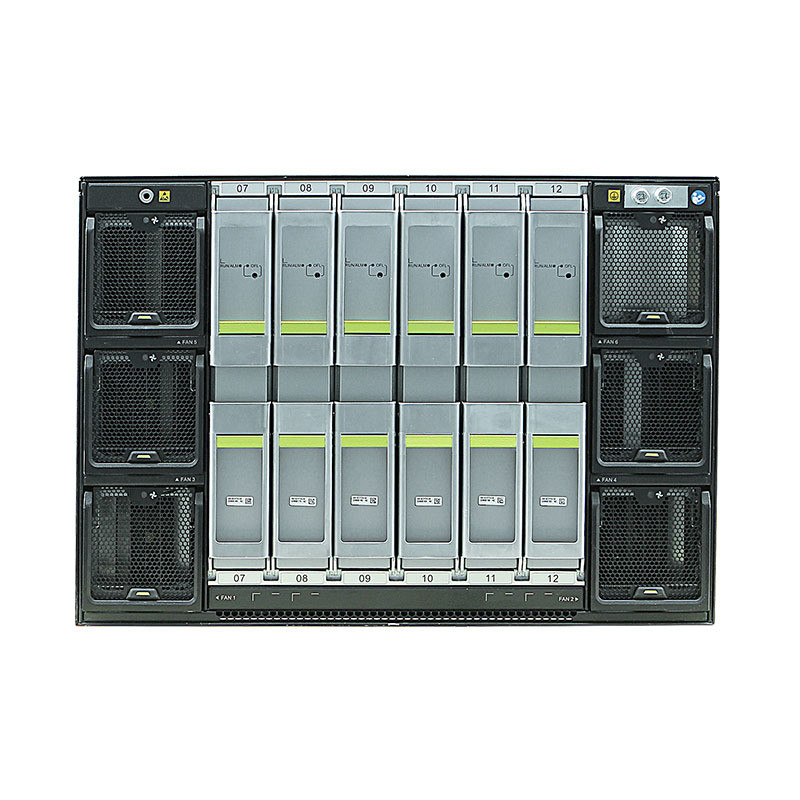

| Слот для вентиляторов | 9 (идентификаторы слотов: от FAN1 до FAN9) |
В таблице 2 приведены рекомендуемые элементы дляCE12804-DC.
| Модель | Описание |
| Модуль питания переменного тока | |
| PAC-2700WA | 2700 Вт переменного тока |
| Оптический приемопередатчик FE-SFP | |
| SFP-FE-SX-MM1310 | Оптический приемопередатчик, SFP, 100M/155M, многорежимный модуль ((1310nm, 2km, LC) |
| eSFP-FE-LX-SM1310 | Оптический приемопередатчик, eSFP, 100M/155M, однорежимный модуль ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Оптический приемопередатчик, eSFP, FE, однорежимный модуль ((1310nm, 40km, LC) |
| Оптический приемопередатчик GE-SFP | |
| eSFP-GE-SX-MM850 | Оптический приемопередатчик, eSFP, GE, многорежимный модуль ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Оптический приемопередатчик, eSFP, GE, однорежимный модуль ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Оптический приемопередатчик, eSFP, GE, однорежимный модуль ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Оптический приемопередатчик, eSFP, GE, одномодный модуль ((1550nm, 40km, LC) |
| 10G-SFP+ оптический приемопередатчик | |
| SFP-10G-USR | 10GBase-USR оптический передатчик, SFP+, 10G, многорежимный модуль ((850nm, 0,1km, LC) |
| OMXD30000 | Оптический приемопередатчик, SFP+, 10G, многорежимный модуль ((850nm, 0,3km, LC) |
| 40GE CFP оптический приемопередатчик | |
| CFP-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодный модуль)) диапазон 1310nm,41.25G, 10 км, прямой ЛК) |
| CFP-40G-ER4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодный модуль)) диапазон 1310nm,41.25G, 40 км, прямой ЛС) |
| 40GE QSFP+ оптический приемопередатчик | |
| QSFP-40G-eSR4 | 40GBase-eSR4 оптический передатчик, QSFP+, 40G, многорежимный (850nm,0.3km,MPO) ((Соедините четыре SFP + оптического передатчика) |
| QSFP-40G-ER4 | 40GBase-ER4 оптический приемопередатчик, QSFP+, 40G, однорежимный модуль (1310nm,40km,LC) |
| 100GE CFP оптический приемопередатчик | |
| CFP-100G-SR10 | Высокоскоростной приемопередатчик, CFP100G, мультимодный модуль ((850nm,10*10G,0.1 км, МПО) |
| CFP-100G-LR4 | CFP, 100G, Модуль одномода ((1310nm диапазон,4*25G,10km, прямая LC) |
| CFP-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, Модуль одномода ((1310nm диапазон, 4 * 25G, 40km, прямой LC) |
| Медный передатчик GE | |
| SFP-1000BaseT | Электрический передатчик,SFP,GE,электрический интерфейсный модуль ((100m,RJ45) |
| Карта интерфейса 100GE | |
| CE-L12CF-EG | Карта интерфейса 12-порт-100GE ((EG,CFP2) |
| CE-L08CC-EC | Карта интерфейса 8-порт-100G ((EC,CXP) |
| Карта интерфейса 10GE | |
| CE-L48XT-EC | Карта интерфейса Huawei с 48 портами 100M/1000M/10G Base-T ((EC,RJ45)CE-L48XT-EC |
| CE-L48XS-EC | Карта интерфейса 48-порт-10GE ((EC,SFP+) |
| Карта интерфейса 40GE | |
| CE-L24LQ-EC1 | Карта интерфейса 24-порт-40G ((EC1,QSFP+) |
| CE-L12LQ-EF | Карта интерфейса 12-порт-40G ((EF,QSFP+) |
| Модуль брандмауэра | |
| CE-FWA | Huawei CE12800 NGFW Модуль ACE-FWA, с программой HW General Security Platform |
| Карта интерфейса GE | |
| CE-L48GT-ED | 48-порт 10/100/1000BASE-T интерфейсная карта ((ED,RJ45) |
| CE-L48GS-ED | Карта интерфейса 48-порт 100/1000BASE-X (ED,SFP) |
В таблице 3 показано сравнениеCE12804-DCи CE12804S-DC.
| Код продукции | CE12804-DC | CE12804S-DC |
| Переменная способность? (Тбит/с) |
45/ 258 |
45/ 258 |
| Пропускная способность? (Mpps) |
17,280 | 17,280 |
| Служебные слоты | 4 | 4 |
| Сменить ткань? Модульные слоты |
6 | 2 |
| Слоты для LPU | 4 (идентификаторы слотов: от 01 до 04) | 4 (идентификаторы слотов: от 01 до 04) |
| Слоты для МПУ | 2 (идентификаторы слотов: от 05 до 06) | 2 (идентификаторы слотов: от 05 до 06) |
| Слот на КМУ | 2 (идентификаторы слотов: от 07 до 08) | Никаких (функция мониторинга интегрирована на MPU) |
| Слоты для SFU | 6 (идентификаторы слотов: от 09 до 14) | 2 (идентификаторы слотов: от 07 до 08) |
| Мощные слоты | 4 (идентификаторы слотов: от PM1 до PM4) | 4 (идентификаторы слотов: от PM1 до PM4) |
| Слот для вентиляторов | 9 (идентификаторы слотов: от FAN1 до FAN9) |
3 (идентификаторы слотов: от FAN1 до FAN3) |
