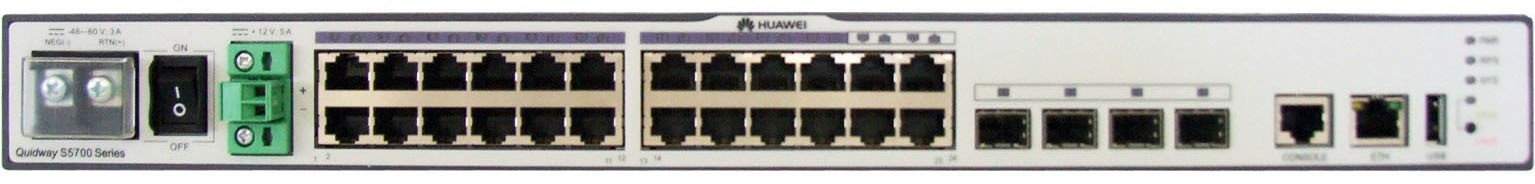

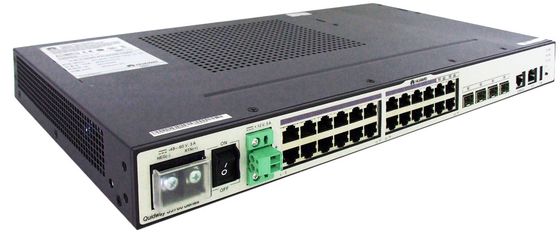

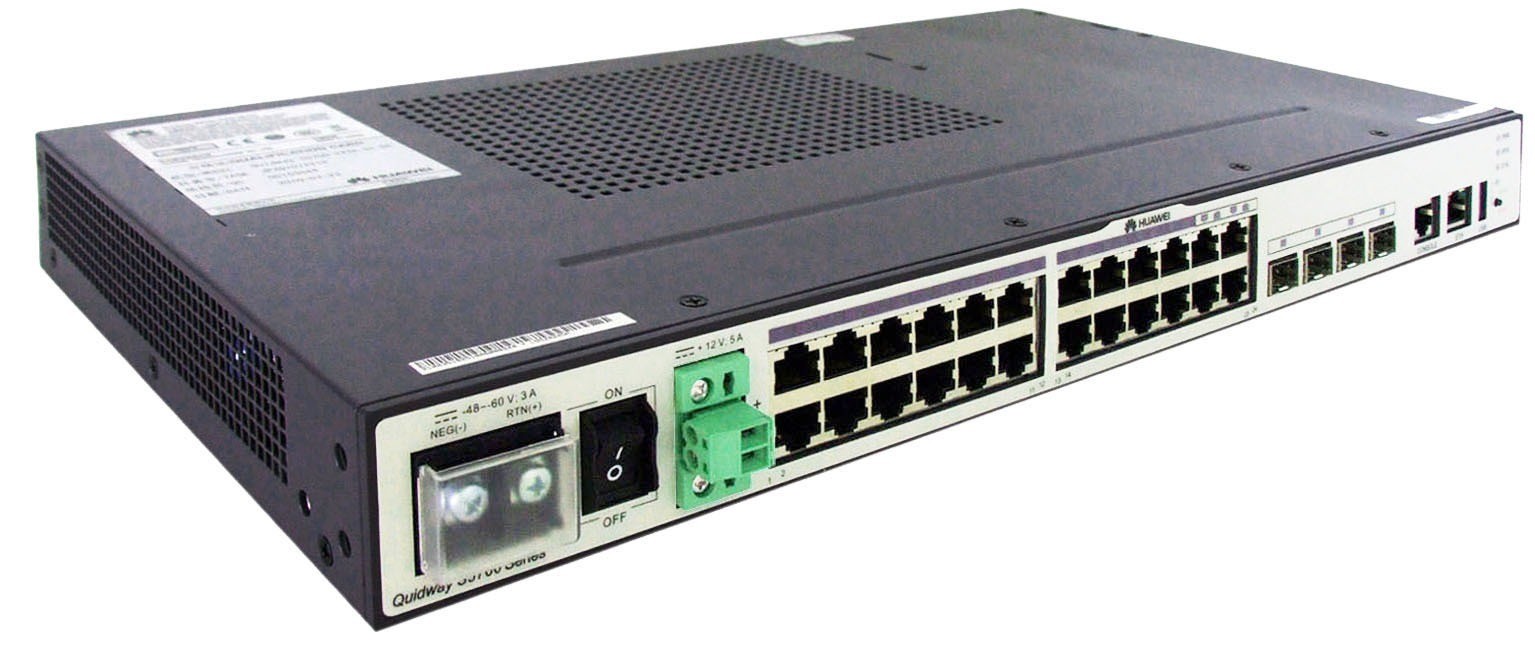

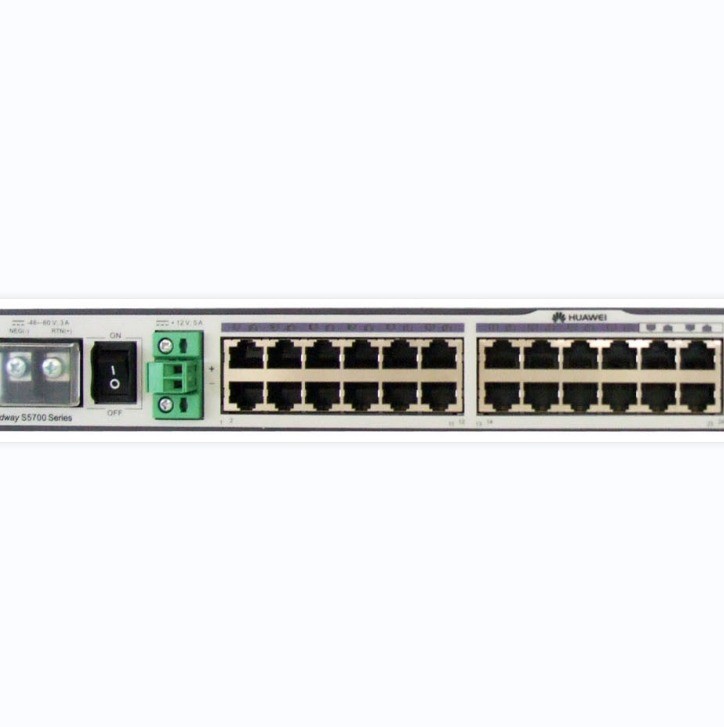

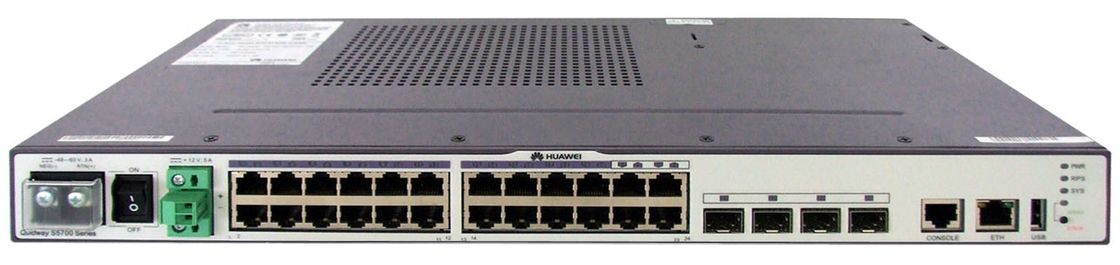

Промышленный коммутатор высокой мощности S5700-24TP-SI-DC с мощностью 56 Гбит/с и 24 портами

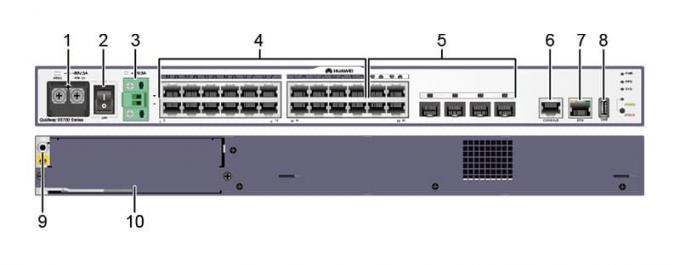

1Терминал постоянного тока

6Один консольный порт.

2Выключатель питания.

7Один порт управления ETH

3Резервная розетка

8Один порт USB.

4. 20 портов 10/100/1000BASE-T

9Сцепление с ESD

5. Четыре комбо-порта (10/100/1000BASE-T + 100/1000BASE-X)

10Задней слот для карт.

Положение

S5700-24TP-SI-DC

Фиксированный порт

24 порта Ethernet 10/100/1000, из которых 4 порта с двойным назначением 10/100/1000 или SFP

Расширенный слот

Один расширенный слот для карты на стеке

Экспедиционная производительность

36 Мпп

VLAN

4K VLAN

Гостевая VLAN и голосовая VLAN

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политики и портов

1Картографирование VLAN:1 и N:1

Надежность

Топология кольца RRPP и многоинстанция RRPP

Топология дерева Smart Link и многоинстанция Smart Link, обеспечивающая переключение защиты на уровне миллисекунд

SEP

Электронный багажник

STP, RSTP и MSTP

Защита BPDU, защита корней и защита петли

Особенности MPLS

Не поддерживается

IP-маршрутизация

Статическое маршрутизация, ECMP

RIPv1, RIPv2 и RIPng

Особенности IPv6

Соседское открытие (ND)

МТУ маршрута (МТУ)

IPv6 пинг, IPv6 трасерт и IPv6 Telnet

ACL на основе исходного адреса IPv6, адреса IPv6 назначения, портов уровня 4 или типа протокола

Просмотр MLD v1/v2

6to4 туннель, ISATAP туннель, и ручно настроенный туннель

Мультитрансляция

IGMP v1/v2/v3 подглядывание и IGMP быстрый отпуск

Мультикаст-передача в VLAN и мультикаст-репликация между VLAN

Балансировка многопередачи между портами-членами ствола

Управляемая мультитрансляция

Статистические данные о многоканальной трансляции в портах

QoS/ACL

Ограничительная ставка на пакеты, отправляемые и принимаемые через интерфейс

Перенаправление пакетов

Портовые полицейские службы и двухуровневые трехцветные CAR

Восемь очередей в каждом порту

Алгоритмы расписания очереди WRR, DRR, SP, WRR+SP и DRR+SP

Переопределение приоритета 802.1p и приоритета DSCP

фильтрация пакетов на уровнях 2 - 4, фильтрация недействительных кадров на основе исходного MAC-адреса, целевого MAC-адреса, исходного IP-адреса, целевого IP-адреса, номера порта, типа протокола,и VLAN ID

Ограничительная ставка в каждой очереди и формирование движения в портах

Охрана

Управление правами пользователя и защита паролем

Оборона атаки DoS, оборона атаки ARP и оборона атаки ICMP

Связывание IP-адреса, MAC-адреса, интерфейса и VLAN

Изоляция порта, безопасность порта и липкая MAC

Записи MAC-адресов черной дыры

Ограничение числа выученных MAC-адресов

802.1x аутентификация и ограничение количества пользователей на интерфейсе

Аутентификация AAA, аутентификация RADIUS, аутентификация HWTACACS и NAC

SSH v2.0

Протокол передачи гипертекста безопасный (HTTPS)

Защита процессора

Черный список и белый список

OAM

Поддержка

Управление и обслуживание

Испытание виртуального кабеля

Складывание

MAC Принудительное перераспределение (МФР)

Отражение портов и RSPAN (удалённое отражение портов)

Дистанционная конфигурация и обслуживание с использованием Telnet

SNMP v1/v2/v3

RMON

Web NMS

HGMP

Регистры системы и сигналы тревоги различных уровней

GVRP

MUX VLAN

Память DDR

256 МБ

Флэш-память

32 МБ

Среднее время между сбоями (MTBF)

37 лет

Среднее время до ремонта (MTTR)

2 часа

Доступность

> 0.99999

Защита от перенапряжений: Защита портов обслуживания

Выключатель без PoE: ±2 кВ в обычном режиме

Защита от перенапряжений: Защита питания

переключатель не PoE: DC: ±6 кВ в дифференциальном режиме; ±6 кВ в обычном режиме

Порт набора

Два порта на каждой карте

Максимальная пропускная способность стека (двухнаправленная)

48 Гбит/с

RPS

Не поддерживается

ПоЭ

Серия PWR поддерживает PoE.

Входное напряжение постоянного тока: номинальный диапазон входного напряжения

-48 V постоянного тока до -60 V постоянного тока

Входное ПД напряжение: максимальный диапазон напряжения

-36 V DC до -72 V DC

Максимальное потребление энергии системы (100% пропускной способности, 100% нагрузки PoE, полная скорость вентиляторов)

S5700-24TP-SI-DC: 40 Вт

Рабочая температура

от 0°C до +50°C

Температура хранения

-40°C до +70°C

Шум при нормальной температуре (27°C, звуковая мощность)

S5700-24TP-SI-DC: 0

Относительная влажность

5% RH до 95% RH, неконденсирующий

Операционная высота

Непосредственный переключатель: постоянный ток: от 0 до 2000 м

ЭМК

CISPR22 Класс А

CISPR24

EN55022 Класс А

EN50024

ETSI EN 300 386 Класс А

CFR 47 FCC часть 15 класс А

ICES 003 Класс А

AS/NZS CISPR22 Класс А

IEC61000-4-2

ITU-T K 20

ITU-T K 44

Экологические стандарты

RoHS

REACH

ОЭЭС

Охрана

IEC 60950-1

EN 60950-1/A11/A12

UL 60950-1

CSA C22.2 No 60950-1 (включая кредиты)

AS/NZS 60950.1

Безопасность лазера

IEC60825-1

IEC60825-2

EN 60825-1

EN60825-2

Размеры (W x D x H)

4420,0 мм х 220,0 мм х 43,6 мм

Полностью загружен

≤ 8,5 кг

Пусто загруженное

≤ 5 кг
